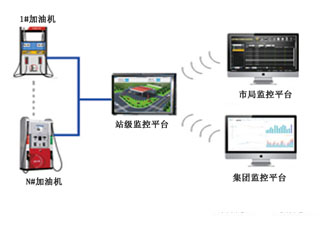

1、开发加油站传输报文数据的解析、处理、入库的接口功能，确保各个加油站上传的报文能正常实时解析并入库，最终返回对应的信号。

2、开发数据的后台展示功能，实现实时数据的交互和共享，以确保数据的准确性、可靠性、实时性；提升整体工作效率和效能，降低单位的管理和运行成本；充分利用计算机软件的适应性、灵活性和扩展性。

3、数据实行权限管理，不同区域的用户、不同权限的人只能看到自己对应的数据，确保数据的安全。

3、软件构架采用 B/S模式，提高平台兼容性、使用及更新的便利性、不同平台(例如不同操作系统等)的迁移。

2.系统设计

依据管理系统的特性，本系统基于 J2EE技术平台，采用基于 B/S的三层架构，支持应用服务器，与各个加油站的数据系统之间进行数据交互采用的是 Web Service技术。

2.1基于 B/S的三层体系结构

B/S：基于 Web构建，客户端只需有浏览器即可，无须安装其他软件等，只要能够接入局域网即可，办公地点不受限制（由客户网络设置控制），支持移动办公。

三层体系结构：即客户端/应用服务器 /数据库服务器。

由于传统的二层 C/S结构存在以下几个局限：它是单一服务器且以局域网为中心的，所以难以扩展至广域网范围或 Internet的大型应用模式；难以管理大量的客户机；受限于供应商，整个系统与特定的应用程序联系紧密；软、硬件的组合及集成能力有限。

选用三层结构具有以下优点：

系统管理简单，大大减少客户机维护工作量。

提高程序的可维护性。

进行严密的安全管理。

涉密的关键应用的安全管理非常重要。在三层结构中，识别用户的机构是按层来构筑的，对应用和数据的存取权限也可以按层进行设定。例如，即使外部的入侵者突破了表示层的安全防线，在系统功能层中备有另外的安全机构，例如服务器端校验，可阻止入侵者进入其他部分。

�可扩展性

当系统的负载和系统的用户不断增加时，可以改换更高配置的服务器，或增加几台新的服务器，进行恰当的配置即可，无需对应用进行任何修改，这样就可灵活扩展系统规模，提高系统性能。

2.2 J2EE技术平台

J2EE是一种利用 Java 2平台来简化诸多与多级企业解决方案的开发、部署和管理相关的复杂问题的体系结构。 J2EE技术的基础就是核心 Java平台或 Java 2平台的标准版，J2EE不仅巩固了标准版中的许多优点，例如“编写一次、到处运行 ”的特性、方便存取数据库的 JDBC API、CORBA技术以及能够在 Internet应用中保护数据的安全模式等等，同时还提供了对 Java Servlet API、JSP（Java Server Pages）、 Hibernate、Web Service以及 XML技术的全面支持。

2.3 JavaScript技术

前台使用成熟的 JavaScript框架 ExtJS构筑界面和操作流程。提供美观的界面和方便的操作，给用户良好的体验。

系统设计为主要使用树和表格来展示数据、大部分数据都能够直接修改和提交保存。另外 ExtJS在报表和图表方面也有不错的表现，基本满足系统需要，个别特殊报表将会考虑使用其他报表工具进行制作，例如 eclipse BIRT。

2.4 xml 技术

考虑 XML有以下特点和作用以及在解决异构平台间数据交互时，采用 SOAP协议和 XML数据形式，并且在综合管理系统中也利用 XML来配置管理文件，因此采用 XML技术。

�用于支持可扩展性

XML是一种自描述数据格式。"自描述"的意思是说明内容的元数据与内容本身一起存在。也就是说，XML文档（或者包含 XML标记的文件），在其文件内部包含着传达给接受者（人或者机器）关于如何解释被标记的内容和 XML结构的信息。

�用于提供 Web服务

通过简单对象访问协议（SOAP）、Web服务描述语言（WSDL）、通用描述发现和集成（UDDI）为目录（注册）定义基于 XML的规则等协议为网络提供服务。

�信息发布作用

信息发布在企业的竞争发展中起着重要作用。服务器只需发出一份 XML文件，客户可根据自己的需求选择和制作不同的应用程序以处理数据。加上 XSL（eXtensible Stylesheet Language）的帮助，使广泛的、通用的分布式计算成为可能。

�智能化的 Web应用程序和数据集成

XML能够更准确地表达信息的真实内容，其严格的语法降低了应用程序的负担，也使智能工具的开发更为便捷。来自不同应用程序的数据也能够转化到 XML这个统一的框架中，进行交互、转化和进一步的加工。

2.5 Web Service 技术

本项目采用 Web Service 技术解决各异构平台之间信息交互（传递）。

Web Service是采用特定技术封装成的一个软件实体，通过网络发布给其他程序使用。当 Web Service提供者完成 Web Service开发并通过“通用描述、发现和集成（Universal Description，Discovery，and Integration，UDDI）中心”进行注册后，用户即可使用搜索工具发现所需要的 Web Service，并按照其提供的“Web Service描述语言（Web Service Description Language，WSDL）”文件所描述的方法对 Web Service进行调用，得到所需要的数据并加以显示或储存到自己的数

据库中。

Web Service有三个主要的优点：一是可以跨越防火墙进行通信；二是它是一个具有不同粒度的软件组件，客户不需要知道它是如何实现的，只知道如何使用它就可以；三是它完全在 Internet上运行，用户只要可以上网就可以使用，非常方便。因此，项目审计小组可以在异地根据计划项目编号导入项目信息，并且也可以随时将作业成果导出到公司总部。

作为一种可重用的软件组件，Web Services可以很方便地查找，组合或者重组，它具有如下一些基本特征：

良好的封装性。Web Services是部署在网络上的软件对象，因此自然具备对象那样良好的封装性。对于使用者而言，他们仅能看到该对象向外提供的功能接口，而无法获悉内部的实现细节。

松散的耦合性。同组件一样，当一个 Web Services的实现发生变更时，调用者通常不会感觉到。对于调用者来说，只要 Web Services的调用接口不发生变化，Web Services的任何变更对他们来讲都将是透明的。

协议的规范性。与一般的组件和对象相比，Web Services的接口协议更加规范，并且更容易被机器识别和理解。

标准的开放性。作为 Web Services，其所有公共规范完全使用开放的标准协议进行描述﹑传输和交换。这些标准协议具有完全公开的规范定义，因此能够由任意方单独实现。

高度的集成性。由于 Web Services采用简单并易于理解的标准Web协议来描述服务接口，完全屏蔽了不同软件平台之间的差异，因此无论是 CORBA﹑DCOM或者 EJB，都可以通过这一标准来实现相互间的互操作性。

基于 web service技术的优越性和解决跨平台的数据交互，实现了不同系统信息的顺利交互。

2.6技术性能指标

数据访问响应时间平均小于 1-5秒，并发处理用户≥20。

2.7开发技术

采用目前流行的 java语言，采用 maven构建，框架为 springmvc、 hibernate;前台 ui为 easy-ui;数据库采用 mysql，可采用读写分离;部署应用服务器可以采用 nginx+tomcat集群负载；数据交互接口协议采用 webservice(具体数据和格式参照附件)

3.软件功能介绍

管理系统包含系统管理（登陆管理、用户管理、单位管理、菜单管理、角色管理、权限管理）、业务基本信息及字典（区域的管理维护、加油站基本信息及相关设备的管理维护）、业务数据查询（加油枪数据、配置数据、报警数据、环境数据、故障数据）。

3.1系统管理模块

3.1.1基本功能

系统管理模块包含登陆管理、用户管理、组织机构管理、菜单管理、角色管理、权限管理等系统的基本功能。

1)组织机构管理：管理系统中涉及到的单位信息，以及单位内的部门信息；用户与单位进行关联匹配。

2)角色管理：管理系统中的角色，可以对角色进行对应的菜单权限分配。操作员和角色是多对一关系。操作员登录时根据对应的角色来设置系统的模块以及菜单权限。

3)用户管理：管理使用系统的操作员，可以对操作员对应的单位、角色、密码、客户端等信息进行设置、管理。

4)登陆管理：系统登陆采用 SHA-1加密方式登陆，采用了安全验证防治浏览器拦截，确保信息安全。

5)菜单管理：系统采用菜单配置界面化。

6)权限管理：对角色进行权限配置。

3.1.2业务基本信息及字典

包含区域信息管理维护、加油站基本信息及相关设备的管理维护等系统的基本功能。

1)区域信息管理维护：针对加油站所在的区域进行配置。

2)加油站基本信息：对各个区局中加油站基本参数信息进行管理维护。

3.1.3业务数据查询

包含加油枪数据、配置数据、报警数据、环境数据、故障数据等系统的基本功能。

1)加油枪数据：根据用户的区域角色来查询相应的加油枪数据。

2)配置数据：根据用户的区域角色来查询相应的配置数据。

3)报警数据：根据用户的区域角色来查询相应的报警数据。

4)环境数据：根据用户的区域角色来查询相应的环境数据。

5)故障数据：根据用户的区域角色来查询相应的故障数据。
