        GB20952—2020《加油站大气污染物排放标准》中对于油气回收在线监测系统的定义是:在线监控系统是一套能够在线监控油气回收

过程中油枪的气液比、地下管路系统中的密闭性和油气回收管线的压力这三项指标是否正常的系统,当系统发现异常时可提醒操作人员

采取相应措施,并能记录、储存、处理和传输监控监测数据。

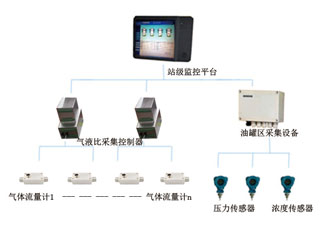

一、 系统组成

系统一般由传感器、电测子系统、数据远程传输系统、数据集中管理软件平台组成。因实际应用技术不同,系统的组成也不一样。

二、工作原理

通过安装在现场的测量仪表、数据采集传输设备以及数据处理设备,对油气回收系统运行关键参数(回收气量、加油量、油罐及管路

压力等)进行测量、分析及传输,计算A/L、密闭性、液阻等指标并进行实时监控。具体为:通过流量计测量系统工作时回收油气的流

量,产生脉冲信号,传输至数据采集模块,换算为累计流量,同时数据采集模块自动计算真空泵抽气时长,利用体积与时长计算回气平均

流速,另外,数据采集模块同步采集加油量脉冲信号,计算对应加油体积,回气体积与加油体积之比,即A/L指标;通过压力变送器测量回

气管路压力,输出的模拟信号通过数据采集模块转换,依据压力值在系统工作过程中规律性波动范围以及油气回收系统在静态下的下

降速率与数值,计算管路的液阻指标以及罐体与管路的密闭性指标。。

(3)采集参数

参数列表:

序号 参数名称 数量 历史数值

范围描述 备注

1 油气回收系统的压力

2 加油枪的气液比

3 处理装置是否处于正常状态

4 加油枪编号



加油站监控中心是市局在线监测系统的组成部分,本系统可与市局平台进行联网整合与集成,实现数据、流程的互联互通;中心端

后台支撑系统与市局平台实现数据共享,并可改造数据接口的联网方式,通过多种方式访问实现数据的整合与共享。
